안녕하세요. D.U.T 입니다.
방문해주셔서 감사합니다.
이번 포스팅은 EMC(Electro Magnetic Compatibility)에 대해 설명드리고 EMC 시험을 통과(Pass) 하기 위한 대응 및 대책 설계 방법을 공유하고자 합니다.
설명드리게 앞서 이점은 참고해주시기 바랍니다. 포스팅 마지막에 대응 및 대책 설계 방법을 말씀드리지만 100% 해결책은 아닐 수 있습니다. 그간의 경험을 바탕으로 말씀드리는 내용이므로 모든 설계에 적용할 수도 있겠지만 적용하여 효과를 발휘하지 못하는 경우도 있을 수 있습니다. EMC 시험을 경험해보신 분들이라면 공감하실 거라 생각합니다. 동일한 플랫폼(Platform)으로 설계를 진행하고 제품을 만들어도 EMC 시험의 결과가 비슷할 수도 있지만 조금씩 다릅니다. 그 이유는 시스템 설계, 구성, 회로 설계, PCB Artwork, 원재료, IC 부품 등 변수가 많습니다. 그러나, 저는 최대한 공통적으로 적용 가능한 대응 및 대책 설계 방법을 말씀드리려고 합니다. 그래야 설계 시작부터 EMC 대응 및 대책 설계 방법을 적용하여 EMC 시험 디버깅 시간과 비용을 절약할 수 있기 때문입니다.
▶ EMC (Electro Magnetic Compatibility)는 무엇일까요?
EMC (Electro Magnetic Compatibility) 용어는 한글로 전자파 적합성 혹은 전자기 적합성이라고 합니다.
저는 전자파 적합성이라고 정의하고 말씀드리겠습니다. 인터넷 검색을 해보면 대부분 비슷한 설명을 볼 수 있습니다.
Q. 전자파 적합성(EMC)이란?

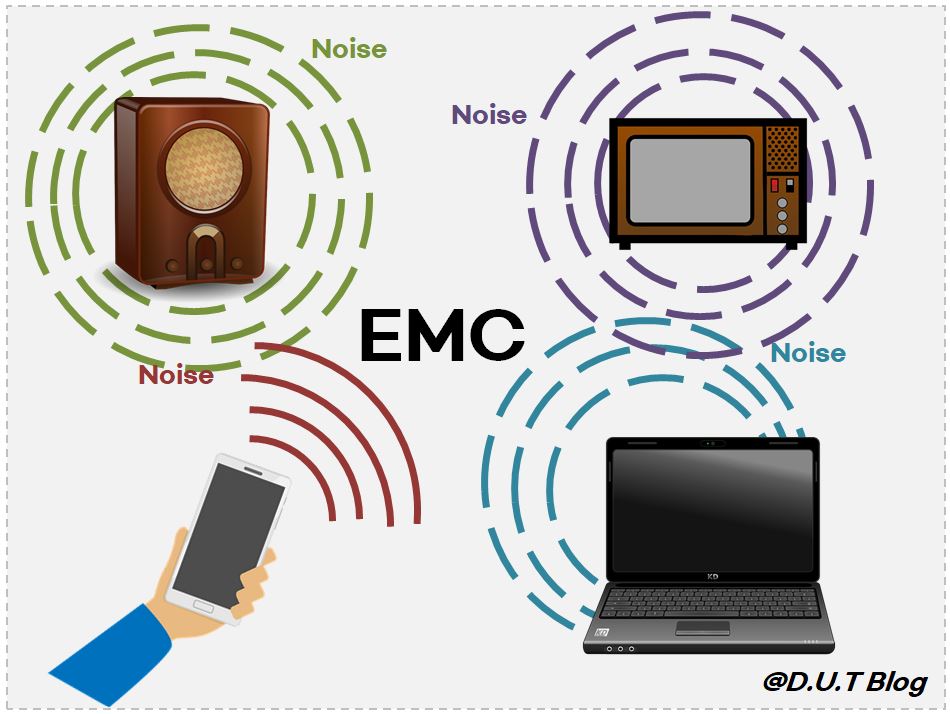

모든 전자기기는 전자 노이즈(Noise)로 인해 다른 기기에 영향을 주면 안 되고, 영향도 받지 않아야 한다고 설명합니다. 즉, 이 말은 일반적인 전자기 환경에서 서로 다른 전자 장비를 올바르게 작동시키려는 목적을 가지고 있습니다. 그러므로 모든 전자기기는 전자파 적합성(EMC) 규격을 만족해야 합니다. 그래야 서로 다른 전자 제품이 오작동이 발생하지 않고 전자 제품들이 정상 동작을 할 수 있습니다.

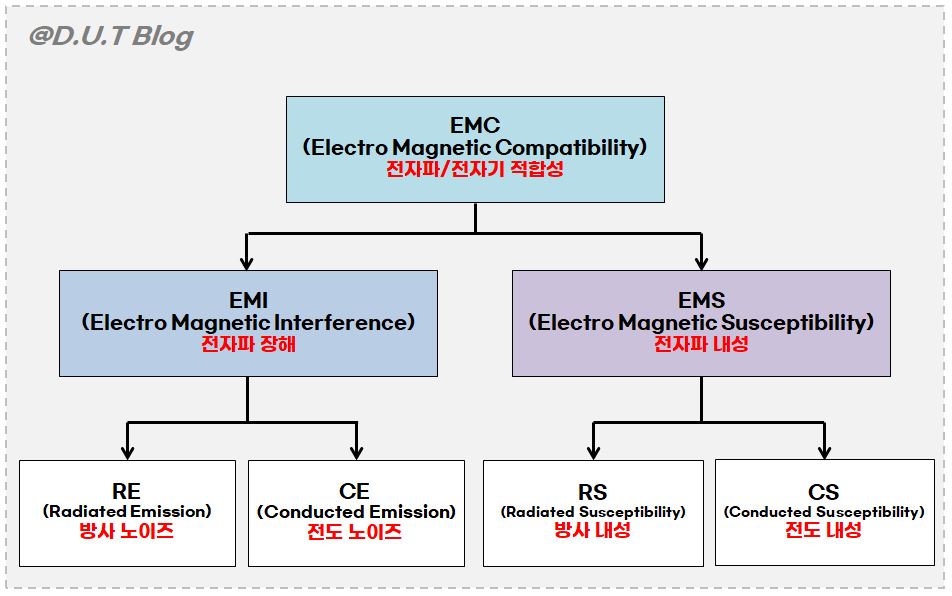

전자파 적합성(EMC)을 만족하는지 확인하기 위한 시험은 두 가지가 있습니다. EMI(Electro Magnetic Interference)와 EMS(Electro Magnetic Susceptibility)가 있습니다.
한글로 용어를 설명드리면 EMI(Electro Magnetic Interference)는 전자파 장해로 불리며 EMS(Electro Magnetic Susceptibility)는 전자파 내성이라고 합니다.
두 가지 시험 중, EMI(Electro Magnetic Interference)는 전자파 장해 방지 시험입니다. 다시 EMI에서 세부적으로 분류하면 RE(Radiated Emission) - 방사성 장해 시험과 CE(Conducted Emission) - 전도성 장해 시험이 있습니다.
그리고 EMS(Electro Magnetic Susceptibility)는 전자파 내성 시험입니다. EMS는 총 7가지 세부 시험으로 진행되지만, 제가 만든 그림에서는 ESD 내성 시험, Burst 내성 시험, Surge 내성 시험, MF 내성 시험, Dip 내성 시험은 포함하지 않았습니다. 위 그림에는 RS(Radiated Susceptibility) 내성 시험과 CS(Conducted Susceptibility) 내성 시험만 표시하였습니다.
세부적으로 나누어서 자세하게 설명해 드리려고 하니 말이 어려워졌습니다.
EMI와 EMS 시험을 하는 이유는 아래 내용만 기억하시면 됩니다.
Q. EMI 시험을 하는 이유?
EMI 시험은 전자제품에서 나오는 노이즈(Noise)를 확인하는 시험입니다.
즉, 전자제품이 노이즈(Noise)를 얼마나 발생시키나요?
Q. EMS 시험을 하는 이유?
EMS 시험은 전자제품에 노이즈(Noise)를 인가하여 제품이 정상 동작하는지 확인하는 시험입니다.
즉, 전자제품이 노이즈(Noise)에 얼마나 영향을 받나요?

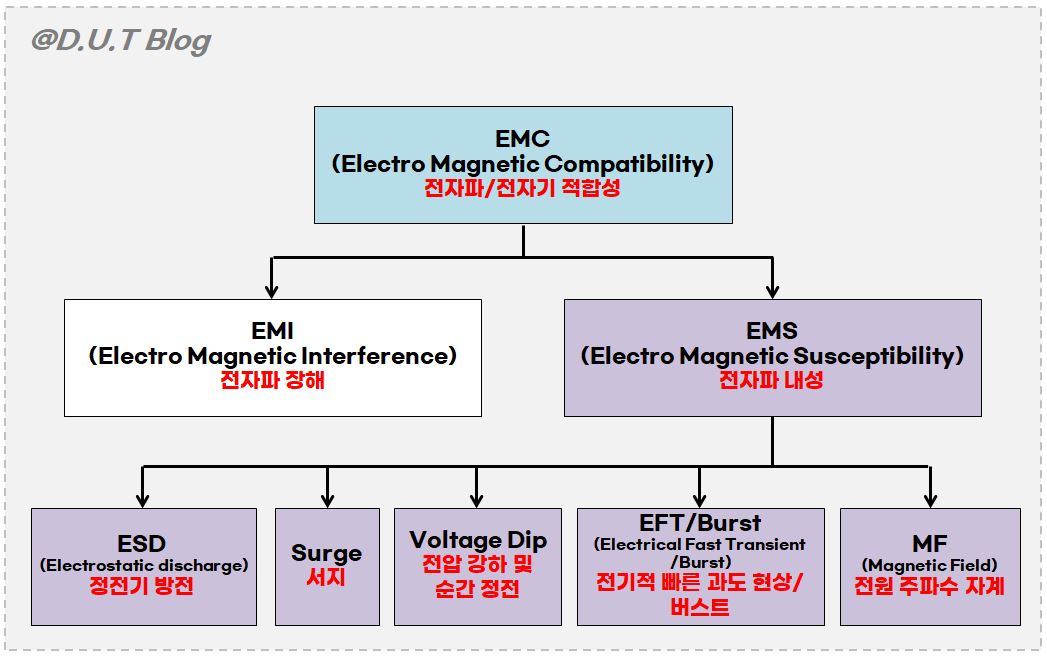

추가적으로 앞에 EMS(Electro Magnetic Susceptibility) 전자파 내성 시험에서 제외한 시험들도 그림에 포함시켜봤습니다 ESD 내성 시험, Burst 내성 시험, Surge 내성 시험, MF 내성 시험, Dip 내성 시험입니다.
▶ EMC 대응 및 대책 설계 방법!!!

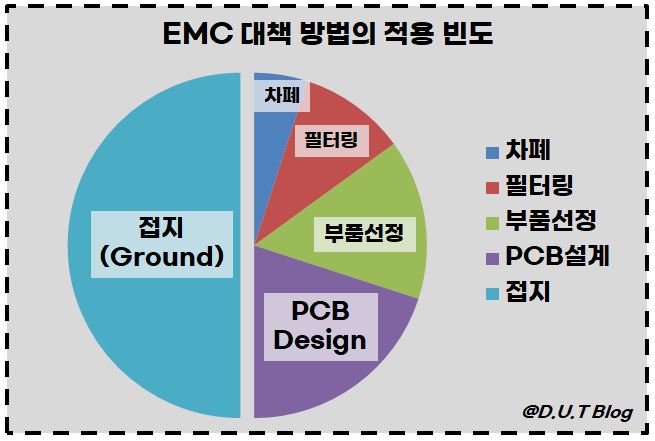

세부적으로 EMC 대응 및 대책 설계 방법을 설명드리기에 앞서 좋은 자료가 있어 공유합니다. EMC 대응 및 대책 방법 중에 가장 중요한 것은 접지(Ground)입니다. 접지의 중요성은 수백 번 강조해도 정말 중요하다고 생각합니다. 접지가 불안정하거나 잘못 설계되면 EMC 시험은 통과하지 못한다고 개인적으로 생각합니다. 위 그림에서 다른 부분도 설명할 내용은 많지만 이번 포스팅에서는 생략하겠습니다.
※ 해당 포스팅은 계속 업데이트할 예정입니다. 참고해주시기 바랍니다. 이유는 포스팅에 모든 내용을 담을 수 없으므로 개별 포스팅을 올린 후에 링크 연결 방식으로 업데이트할 예정이오니 양해 부탁드립니다.
1. EMI(전자파 장해) - RE(방사 노이즈) 시험 대응 및 대책 설계 방법!
(업데이트 날짜: 미정)
포스팅 링크 예정
2. EMI(전자파 장해) - CE(전도 노이즈) 시험 대응 및 대책 설계 방법!
(업데이트 날짜: 미정)
포스팅 링크 예정
3. EMS(전자파 내성) - RE(방사 내성) 시험 대응 및 대책 설계 방법!
(업데이트 날짜: 미정)
포스팅 링크 예정
4. EMS(전자파 내성) - CE(전도 내성) 시험 대응 및 대책 설계 방법!
(업데이트 날짜: 2023.03)
2023.03.07 - [전자공학/EMC] - 버스트 내성 시험 대응 및 대책! (ETF/Burst)
많은 분들에게 도움이 되길 바라며 시간이 날 때마다 꾸준하게 업데이트해보도록 노력하겠습니다.
감사합니다.
