이번 포스팅은 갤럭시 탭 S8 배터리 교체 비용, 모든 부품 수리비 확인 및 구조 분석입니다.
여담으로 저는 작년부터 갤럭시 탭 S8을 구매하려고 계속 가격을 지켜봤습니다.
제 기억으로 갤럭시 탭 S9이 출시되기 전에 라이브 커머스플랫폼 그립(Grip)에서 근래 들어 최저가로 살 수 있는 기회가 있었습니다. 최종 혜택가는 약 59만원으로 기억합니다. 당시에는 더 가격이 떨어질 것으로 예상하여 구매를 참았습니다. 하지만, 이후로는 저가격 밑으로 안 떨어지더군요. ㅠㅠ
역시 기회가 있을 때, 할인 판매 가격으로 구매해야되나 봅니다.
참고로 갤럭시 탭 S9 도 사전 예약 가격이 제일 저렴했습니다. 기억으로 최종 혜택가는 약 72~75만원 사이로 기억합니다. 이 때도 놓쳐서 갤럭시 탭을 아직도 못 구매하고 있습니다. 언제 다시 기회가 오면 저도 갤럭시 탭을 구매하려고 합니다.
◆ 갤럭시 탭 S8 구조 분석
갤럭시 탭 S8 구조 분석을 먼저 해봤습니다.
제가 제품이 없다보니 유튜브 갤럭시 탭 S8 분해 동영상을 참고하여 직접 그림을 그려봤습니다.

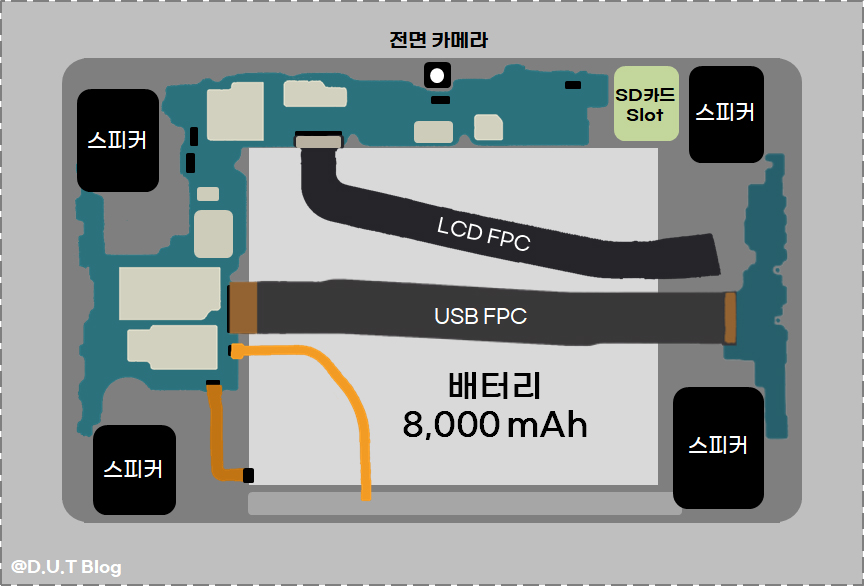

전면 디스플레이를 분리하면 볼 수 있는 갤럭시 탭 S8 내부 구조입니다.
다른 태블릿 내부를 많이 보지는 않았지만 대부분 비슷한 구조로 설계된다고 생각합니다.
후면 케이스라 불리는 메인 프레임 안에 부품들이 야무지게 들어가 있습니다.
갤럭시 탭 S8 사양을 확인해보면 AKG 튜닝 쿼드 스피커로 나와있습니다.
그래서 스피커 부품이 4개 입니다.
그림에는 안그렸지만, 스피커 근처에 Wi-Fi 안테나도 같이 조립되어 있습니다.
배터리는 내장형으로 Li-Ion 8,000 mAh입니다.

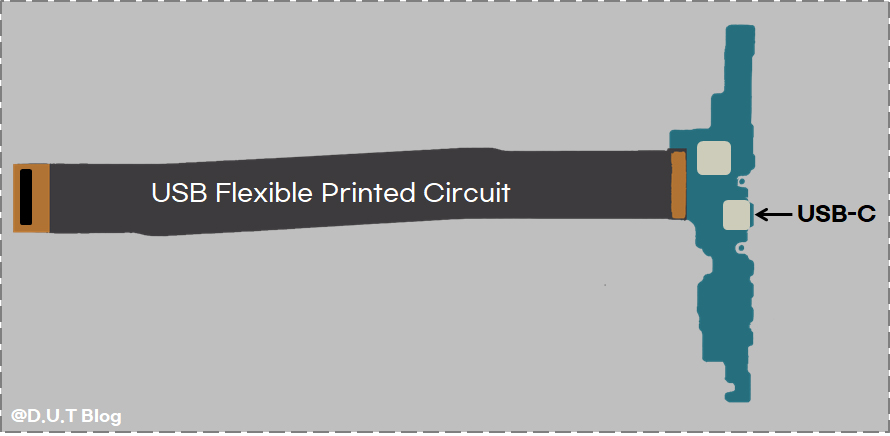

그림에 왼쪽이 갤럭시 탭 S8 Main 보드입니다. USB FPC와 연결된 오른쪽이 Sub 보드입니다.
Sub 보드에는 USB-C 포트가 있습니다. 근처에 IC가 있는데 충전 제어 IC로 예상합니다.
전면 카메라는 모듈로서 FPC로 Main 보드와 연결됩니다.
갤럭시 탭 S8 전면 카메라 스펙은 전면 1,200만 화소 (F/2.0 & 120)입니다.
배터리 아래에 FPC와 연결되는 부품은 키보드 북커버와 연결되는 부품으로 예상합니다.
다음은 갤럭시 탭 S8 디스플레이 부품을 살펴보겠습니다!
디스플레이 사양은 10.95인치입니다.
16:10 비율에 해상도는 WQXGA (2560 x 1600)입니다.
LTPS(저온폴리실리콘) IPS LCD (276 ppi)입니다.
공급사는 CSOT 알려져 있습니다. 중국 TCL의 자회사입니다.
아무래도 중국 디스플레이 가격이 워낙 저렴해서 사용하지 않았나 싶습니다.

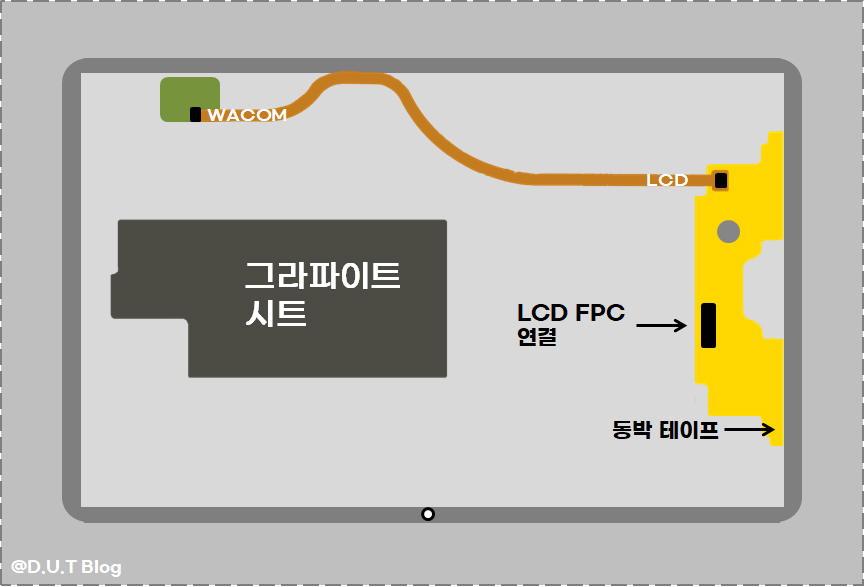

갤럭시 탭 S8 디스플레이를 분해하면 화면 뒤에 볼 수 있는 구조입니다.
디스플레이 뒷면에 그라파이트 시트가 있습니다. 참고로 그라파이트 시트는 방열 성능이 좋습니다.

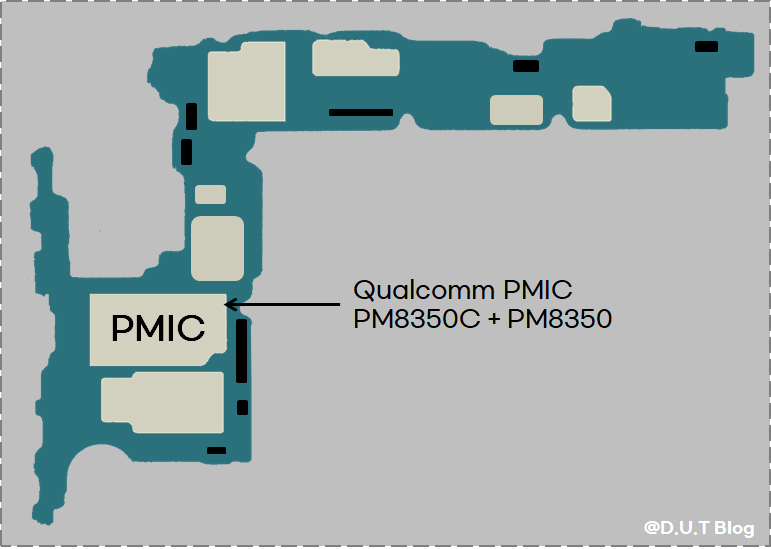

그라파이트 시트 위치를 보니 Main 보드에 전원 IC와 프로세서 위치와 일치합니다.
아무래도 프로세서와 전원 IC 발열이 심하므로 그라파이트로 쿨링 효과를 내도록 설계했네요.
그라파이트 시트로 열을 전달하여 디스플레이 금속 커버에 열을 분산하는 구조입니다.
오른쪽은 PCB로 예상하는데 동박 테이프로 감싸져 있습니다. 아무래도 EMC 테스트에 문제가 있어서 동박 테이프로 전체를 감싼 것으로 예상합니다.
WACOM과 LCD로 표시되어 있는 FPC는 와콤 입력 모듈과 관련된 부품이라 생각합니다.
갤럭시 탭 S8 내부 구조를 간단하게 살펴봤습니다.
하드웨어 설계를 하는사람으로서 태블릿 내부 구조를 살펴보니 재미있네요.
◆ 갤럭시 탭 S8 수리비
갤럭시 탭 S8 수리비 출처: 삼성전자서비스 홈페이지
갤럭시 탭 S8 내부 구조를 살펴봤으니 내부 구조를 기초로 수리비를 알아보겠습니다.
기준 날짜는 2024년 5월 기준!입니다.
※ 2024년 2월 - 가격 변동 없음
※ 2024년 3월 - 가격 변동 없음
※ 2024년 4월 - 가격 변동
메인보드: 404,000원 → 366,000원
※ 2024년 5월 - 가격 변동 없음
갤럭시 탭 S8 (WI-FI) 모델명
SM-X700NZSFKOO (256 GB)
SM-X700NIDFKOO (256 GB)
SM-X700NZAFKOO (256 GB)
SM-X700NZSAKOO (128 GB)
SM-X700NIDAKOO (128 GB)
SM-X700NZAAKOO (128 GB)
▶ 갤럭시 탭 S8 디스플레이 수리비 (총 예상 가격)
| 디스플레이(메인) | 총 예상 수리비 |
| 반납가 | 176,000원 |
| 미반납가 | 259,000원 |
총 예상 수리비에는 수리비, KIT(부자재) 가격이 포함되어 있습니다.
예전 수리비를 참고해보면 수리비는 25,000원, KIT(부자재)는 2,000원입니다.
실제 디스플레이 가격은 위 금액을 제외하면 반납가 기준으로 149,000원으로 예상합니다.
▶ 갤럭시 탭 S8 배터리 수리비 (총 예상 가격)
| 배터리 | 총 예상 수리비 |
| 배터리 (KIT 미포함) | 62,500원 |
※ KIT(부자재)가 미포함된 금액입니다.
KIT(부자재) 가격은 2,000~3,000원으로 예상합니다.
▶ 갤럭시 탭 S8 메인보드 수리비 (총 예상 가격)
| 메인보드 | 총 예상 수리비 | |
| 메인보드 | 366,000원 (128GB) |
448,000원 (256GB) |
※ KIT(부자재)가 미포함된 금액입니다.
갤럭시 탭 S8 수리비 중에 제일 비쌉니다.
아무래도 프로세서 퀄컴 스냅드래곤 8 Gen 1, RAM 등 다른 비싼 부품들이 모두 메인보드에 포함되어 있기 때문입니다.
앞에서 구조를 살펴 봤을 때에는 Sub 보드도 있었습니다만, Sub 보드 수리비는 확인할 수 없었습니다.
Main 보드에 포함된 수리비일까요? 궁금합니다.
▶ 갤럭시 탭 S8 카메라 수리비 (총 예상 가격)
| 카메라 | 총 예상 수리비 |
| 전면 카메라 | 36,500원 |
| 후면 카메라 | 62,500원 |
※ KIT(부자재)가 미포함된 금액입니다.
KIT(부자재) 가격은 2,000~3,000원으로 예상합니다.
▶ 갤럭시 탭 S8 후면케이스 수리비 (총 예상 가격)

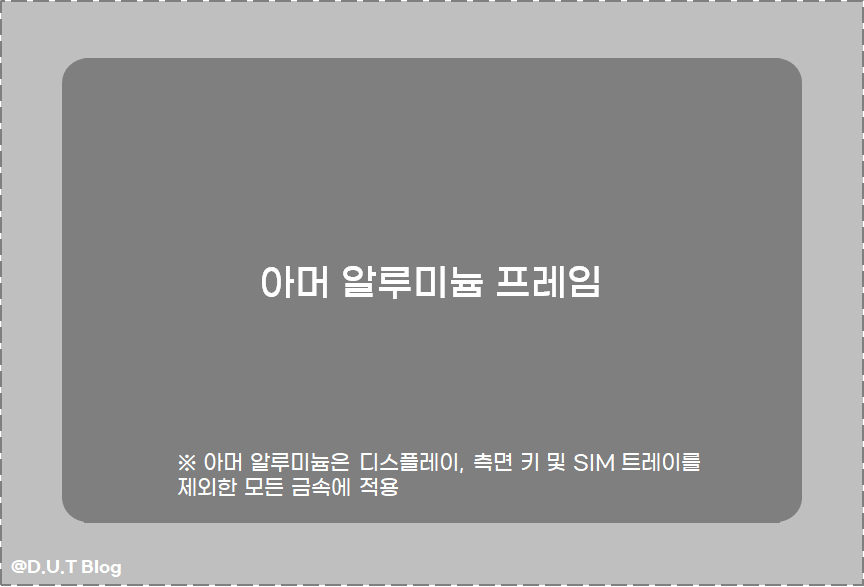

갤럭시 탭 S8 후면 케이스는 알루미늄 프레임입니다.
알루미늄의 장점은 가볍고, 단단하고, 가공성이 좋고, 전열성이 좋다 등 여러 가지가 있습니다.
그래서 전자 제품에 알루미늄 프레임을 많이 사용합니다.
알루미늄 프레임이라 부서지는 경우가 없을 것으로 예상하지만 수리비를 알아보겠습니다.
| 후면 케이스 | 총 예상 수리비 |
| 후면 케이스 | 200,500원 |
※ KIT(부자재)가 미포함된 금액입니다.
KIT(부자재) 가격은 2,000~3,000원으로 예상합니다.
갤럭시 탭 S8 내부 구조로 보면 수리비에 순수 후면 케이스만 포함된 가격인지 기타 다른 부품들도 포함된 가격인지는 궁금하네요.
지금까지 갤럭시 탭 S8 내부 구조 분석과 수비리를 알아봤습니다.
방문하는 모든 분들에게 도움이 되길 바라며 긴 글 읽어주셔서 감사합니다!
