안녕하세요. D.U.T 입니다.
방문해주셔서 감사합니다.
오랜만에 TINA-TI로 포스팅을 합니다.
이번 포스팅은 TINA-TI 라이브러리(library), Spice Model 추가 방법에 대해 공유드리고자 합니다.
최근에는 TINA-TI로 시뮬레이션을 안 하다 보니 저도 자꾸 잊어버려 블로그에 기록을 남깁니다.
신규 개발을 진행하게되면 대부분 기존에 양산 부품들을 사용하지만 가끔은 신규 부품이 필요할 때가 있습니다. 신규 부품을 선정할 경우, 데이터시트(DataSheet)만 보고 선택하는 경우도 있습니다. 하지만 신규 부품의 특성도 알고 싶으면 정확하지는 않지만 대략 시뮬레이션을 해보고 선택을 합니다. 그러므로, 시뮬레이션을 할 경우에 부품의 라이브러리나 Spice Model, PSpice Model이 있으면 시뮬레이션을 하기가 쉽습니다.
◆ TINA-TI 라이브러리(library), Spice Model 추가 방법!
먼저 TI 홈페이지에 있는 전자 부품을 기준으로 설명 드리겠습니다.

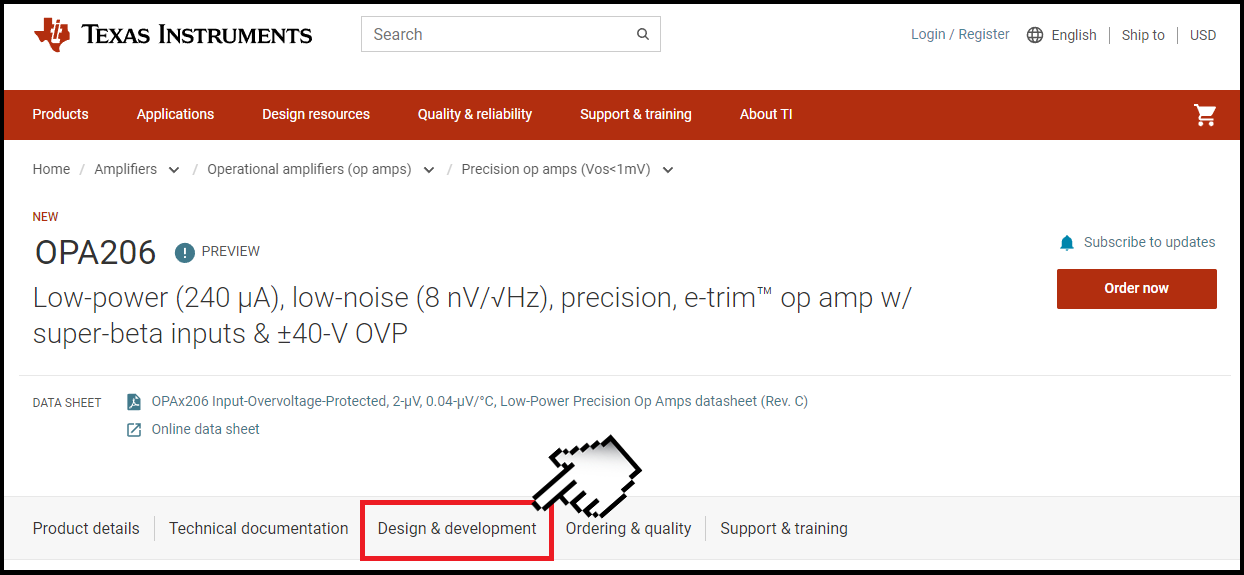

필요하신 부품을 TI 홈페이지에서 찾습니다.
저는 예를들어 설명드리려고 최근에 출시한 신규 부품(OPA206)을 선택했습니다. 참고로 TINA-TI에는 TI에서 생산하는 많은 부품들이 기본적으로 Spice Model로 제공을 하고 있습니다. 다만, 일부 신규 부품들은 TINA-TI에서 제공을 안 하므로 제가 공유드리는 방법으로 Spice Model을 추가해야 사용할 수 있습니다.

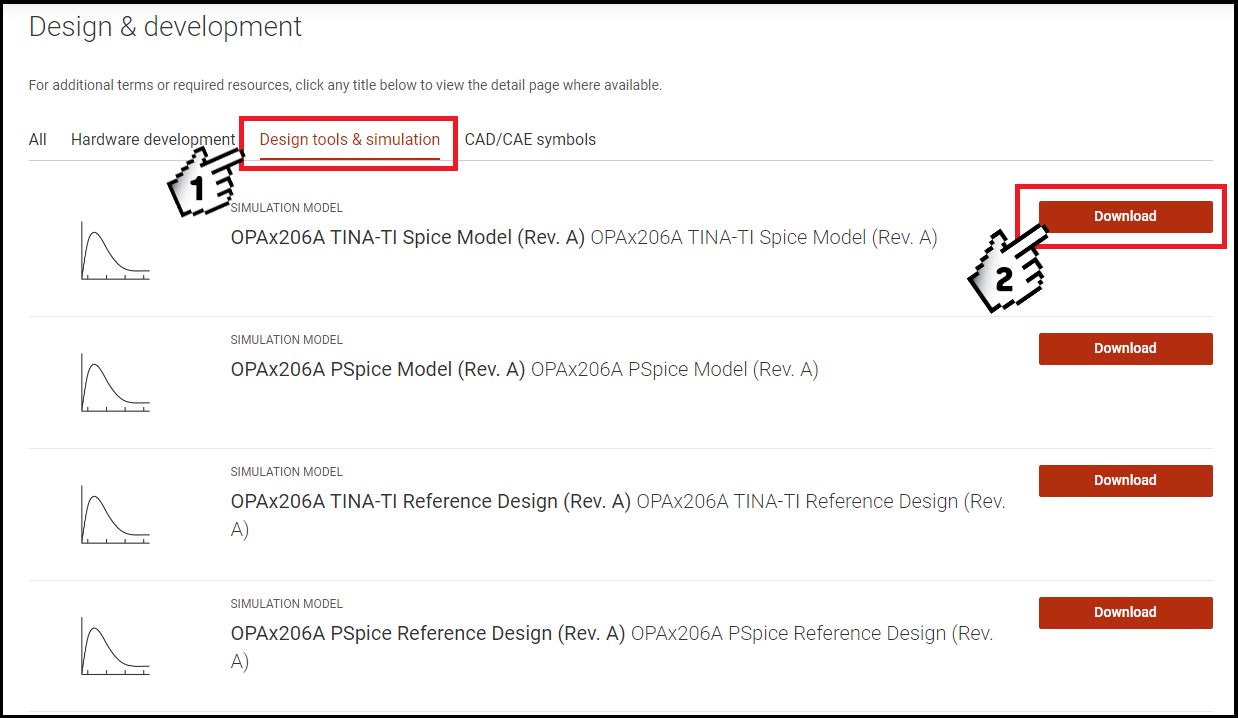

필요하신 부품을 찾았으면 Design & development를 클릭합니다. 그리고 TINA-TI Spcie Model을 다운로드 하시면 됩니다. 아래 보시면 PSpice Model, TINA-TI Reference Design도 다운로드할 수 있습니다. 여담으로 TI는 설계자들이 편하게 설계할 수 있도록 다양한 시뮬레이션 모델을 제공해서 너무 좋습니다.

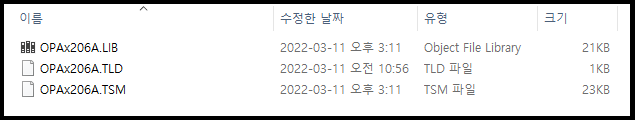

파일을 다운로드하시고 압축을 푸시면 위 3개의 파일을 확인할 수 있습니다. 참고로 정확한 기억은 안나지만 가끔은 위 3개 파일이 제공이 안 되는 경우도 있습니다. 라이브러리(LIB) 파일만 있거나 TSM 파일만 있는 경우도 있던 걸로 기억합니다.
1. TINA-TI Spice Model TSM 파일 추가 방법!
TSM 파일이 있으면 TINA-TI에서 신규 부품을 추가하기가 쉽습니다.

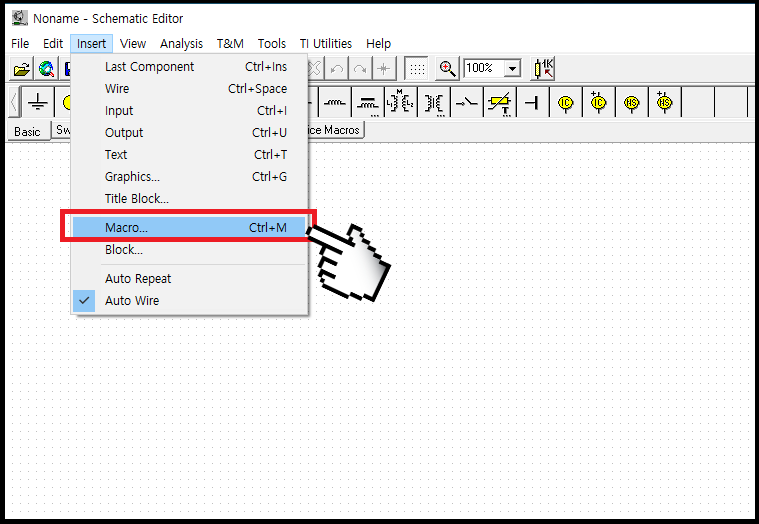

메뉴에서 Insert - Macro를 클릭합니다.

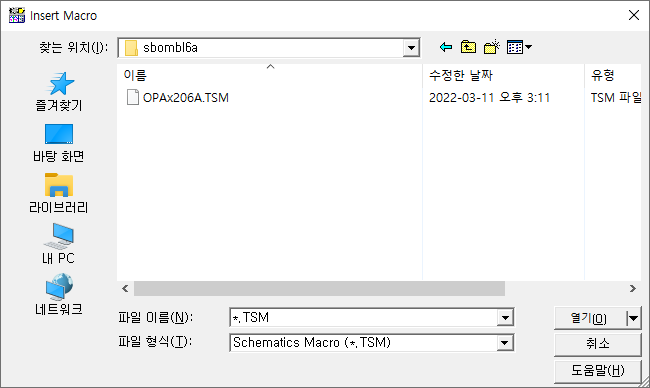

다운로드 파일 폴더를 열고 TSM 파일을 클릭하여 열기를 합니다.

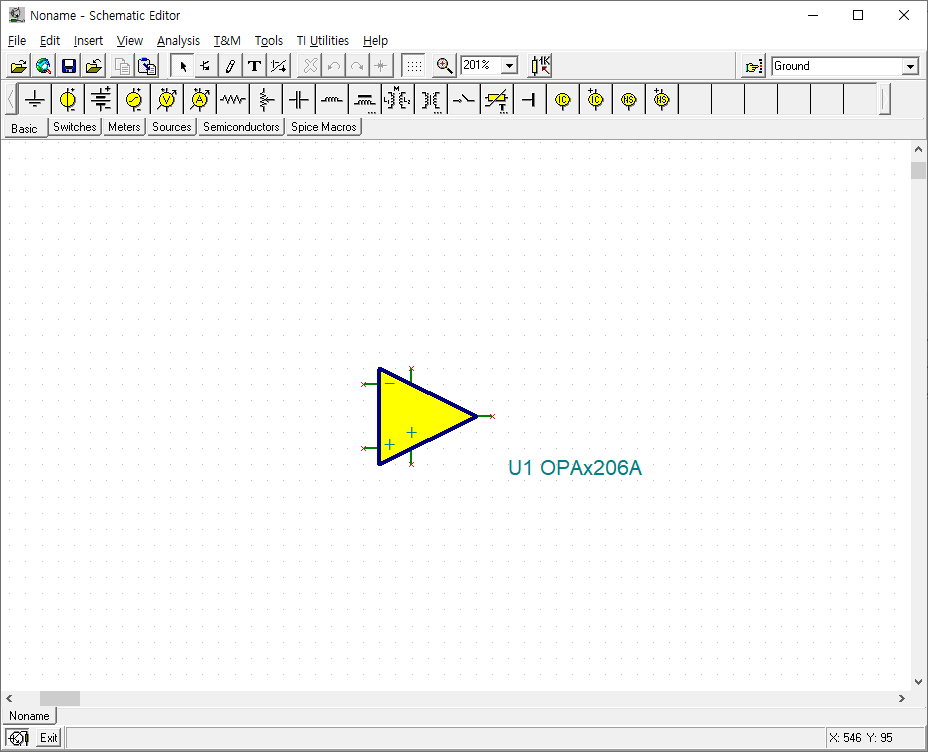

TINA-TI에 신규 부품 추가가 끝났습니다. TSM 파일이 있으면 해당 Spice Model을 바로 불러와서 시뮬레이션을 할 수 있습니다.
2. TINA-TI Spice Model 라이브러리(LIB) 파일 추가 방법!
TSM 파일보다 라이브러리(LIB) 파일 추가 방법은 조금 귀찮습니다.

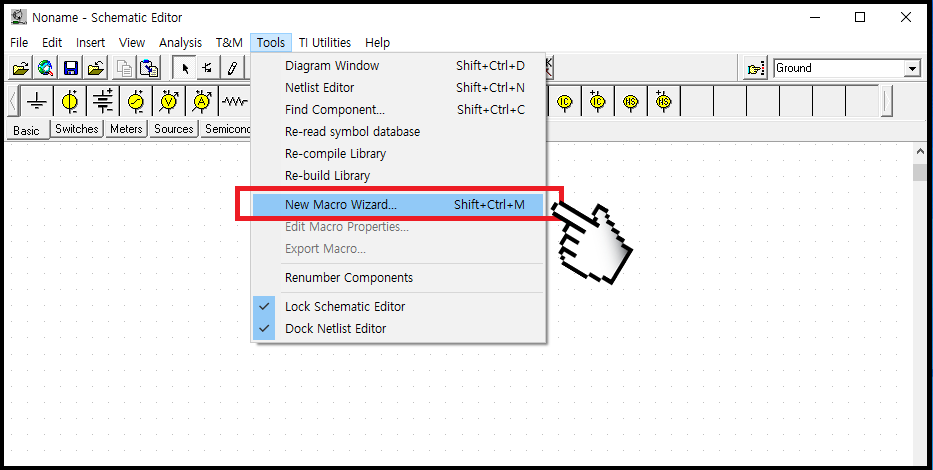

메뉴에서 Tools - New Macro Wizard를 클릭합니다.

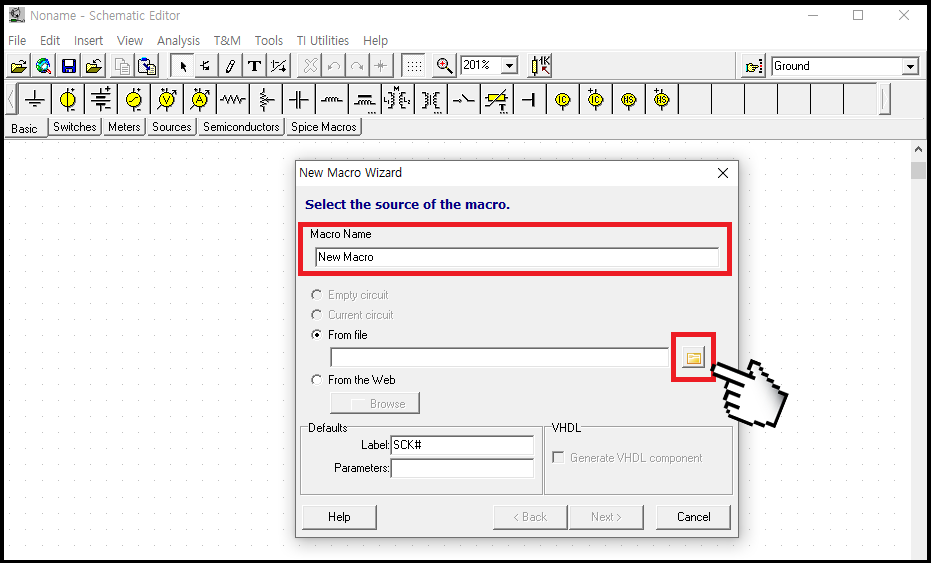

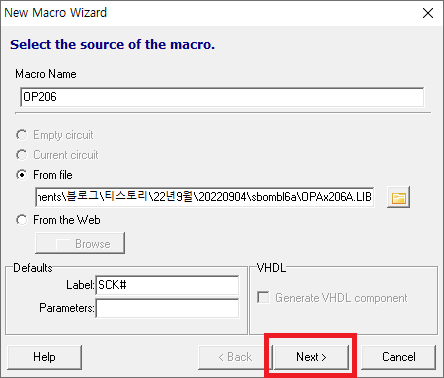

Macro Name 이름에는 추가하고자하는 신규 부품 이름을 입력하셔도 되고 아니면 그냥 New Macro로 놔두셔도 문제는 없습니다. 그리고 From file에서 폴더 아이콘을 클릭합니다.
저는 Macro Name을 그냥 OP206으로 변경했습니다. 라이브러리 LIB 파일을 불러오셨으면 다음은 Next 메뉴 버튼을 클릭합니다.

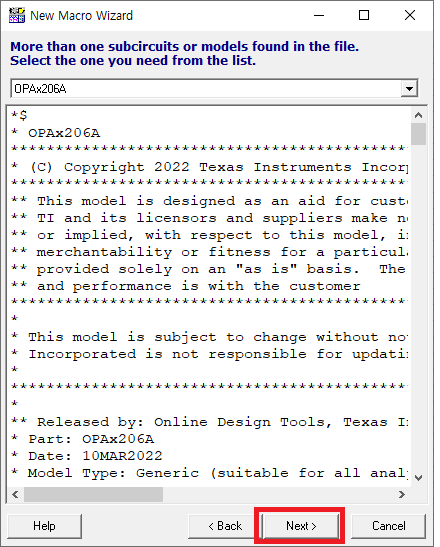

자동으로 라이브러리 LIB 파일 내용을 불러옵니다. 직접 모델 파라미터를 편집할 수도 있지만 편집 안 하시는 걸 추천드립니다. Next 메뉴 버튼을 다시 클릭합니다.

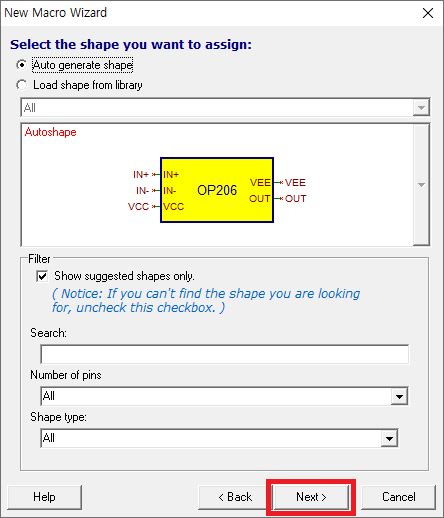

자동으로 부품 Symbol을 만들어 줍니다. 아래 다른 모양으로도 만들 수 있는 메뉴가 있으나 이 부분은 건너뛰겠습니다. 다시 Next 메뉴 버튼을 클릭합니다.

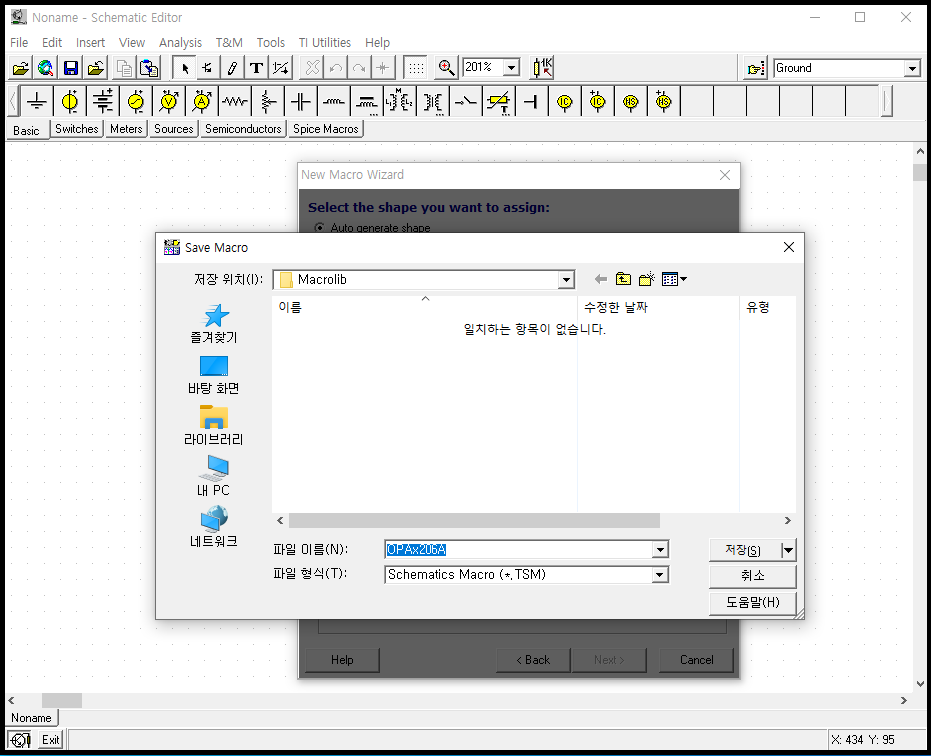

자동으로 Save Macro 창이 뜨면서 추가하신 라이브러리 LIB 파일이 TSM 파일로 변환됩니다. 그리고 파일을 필요한 폴더에 저장하시거나 편리하게 접근할 수 있는 폴더에 저장하시면 됩니다.

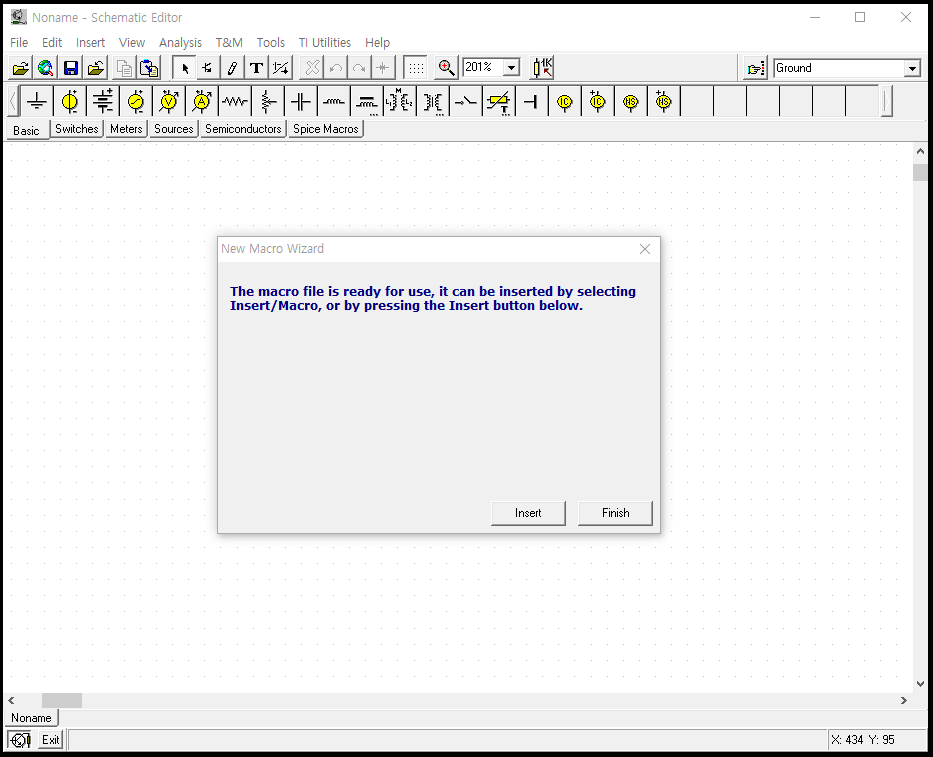

TINA-TI Spice Model 라이브러리 LIB 파일 추가가 끝났습니다. Insert 메뉴를 클릭하셔도 되고 Finish 메뉴를 클릭하셔도 됩니다. 저는 Insert 메뉴를 클릭해봤습니다.

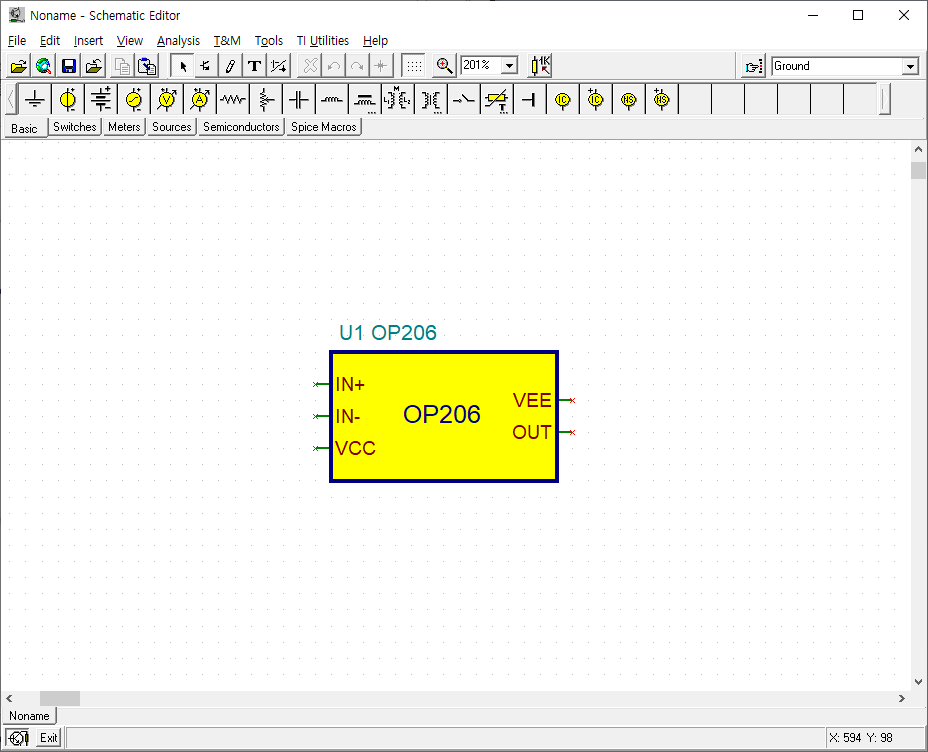

TINA-TI에서 시뮬레이션을 할 수 있는 신규 부품 추가가 완료되었습니다. 앞서 OP206 TSM 파일은 전형적인 OPAMP 심벌인데 이번 라이브러리 LIB 파일은 IC 심벌처럼 생성되었습니다.
추가로 말씀드리면 TI 부품이 아니더라도 다른 회사의 Spice Model 라이브러리 LIB 파일이 있으면 TINA-TI에 부품을 추가하여 시뮬레이션을 할 수 있습니다. 이 방법은 다음 포스팅에서 공유드리겠습니다.
긴 글 읽어주셔서 감사합니다.
다른 분들에게 도움이 되길 바랍니다.
