이번 포스팅은 LED 안정기, 컨버터 교체 방법을 담고 있습니다.
추가적으로 매립등 LED? LED 매립등, 면조명 분리 방법도 공유합니다.
설거지를 하고 있는데 갑자기 주방에 위치한 LED 조명이 깜박깜박하다가 잘 꺼집니다.
다시 전등 스위치를 껐다가 켜도 LED 조명이 정상적으로 동작하다가 다시 꺼집니다.
LED 조명 고장이 의심됐습니다.
그래서 검색을 해보니 LED 조명에는 LED 안정기 혹은 LED 컨버터가 고장나면 LED 조명이 정상 동작을 안 한다고 합니다.
또 다른 가능성으로는 LED 모듈이 고장날 수 있다고 합니다. 그러나 LED 모듈에 있는 LED 부품은 고장 날 확률이 적으므로 LED 안정기, LED 컨버터가 고장 났을 확률이 크다고 판단했습니다.
LED 안정기 혹은 LED 컨버터를 교체하려면 먼저 커버를 열어야합니다.

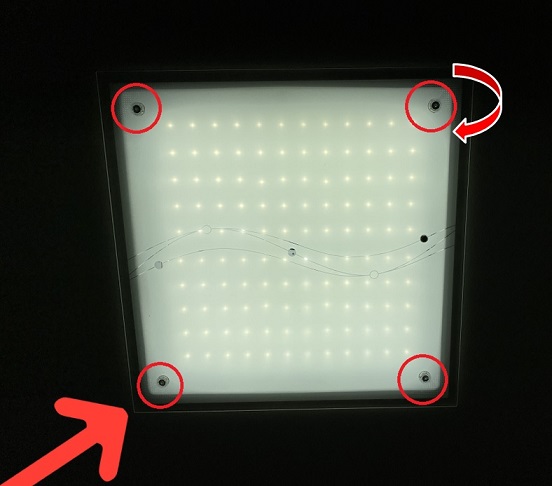

저희 집 방에 있는 다른 LED 조명입니다. 이런 구조의 LED 조명은 나사를 그냥 돌려서 열면 커버가 분리되는 구조입니다.

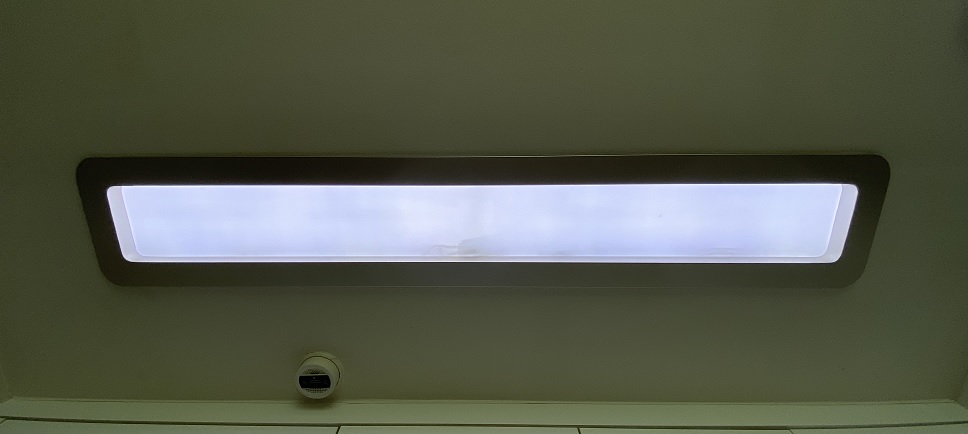

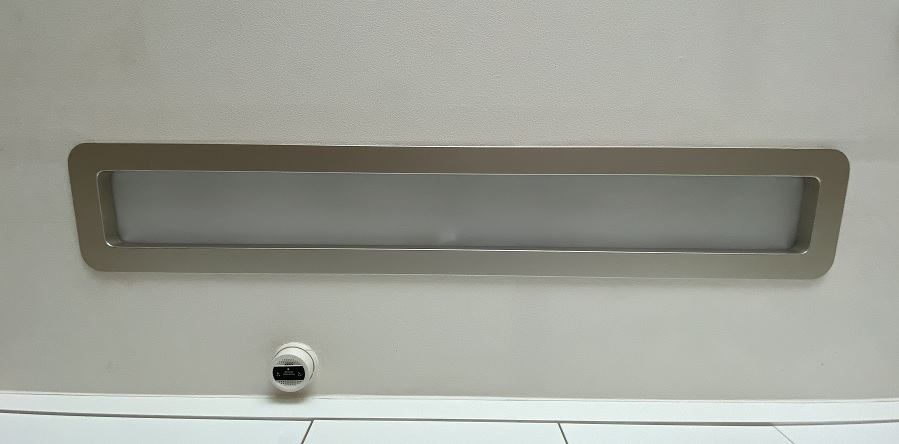

그러나, 고장난 주방 LED 등을 보니 면조명으로 매립등으로 보이는데 분리 방법을 몰랐습니다.
나사 같은 것도 보이지 않고...
그래서 매립형 LED 분리 방법을 폭풍 검색해 봤지만, 저희 집과 동일한 면조명 LED로 된 매립등은 잘 안 보였습니다.
제가 검색을 잘 못한걸수도 있습니다.
다만, 매립등 같은 경우에는 그냥 커버를 아래로 잡아당기면 된다고 하더라고요.
아무튼 그래서 LED 매립등 커버 분리를 도전해봤습니다.
■ LED 매립등 면조명 분리 방법!

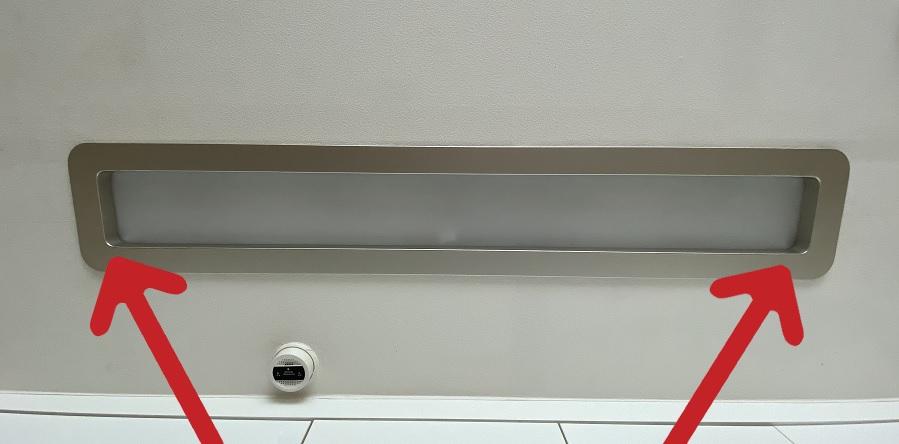

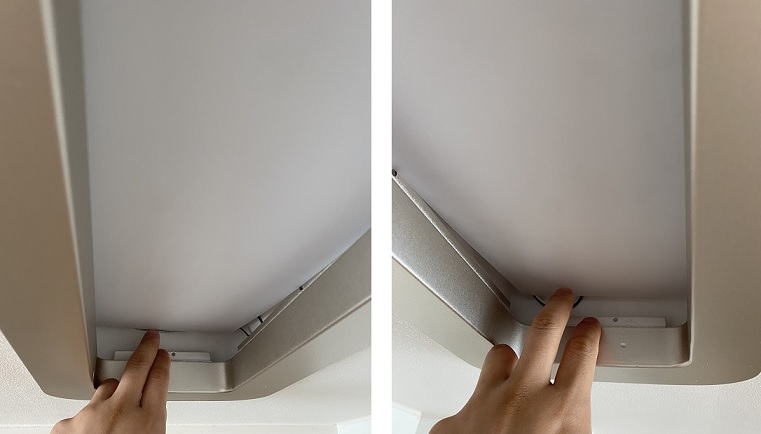

LED 매립등을 보시면 좌측과 우측에 손으로 밀어보면 투명판이 들어 올려집니다.
손으로 LED 매립등 좌측과 우측에 위 사진처럼 손을 넣고 양쪽을 잡아 아래로 당깁니다. 양쪽을 잡은 뒤에 조금 힘을 주고 아래로 당기셔야 합니다.

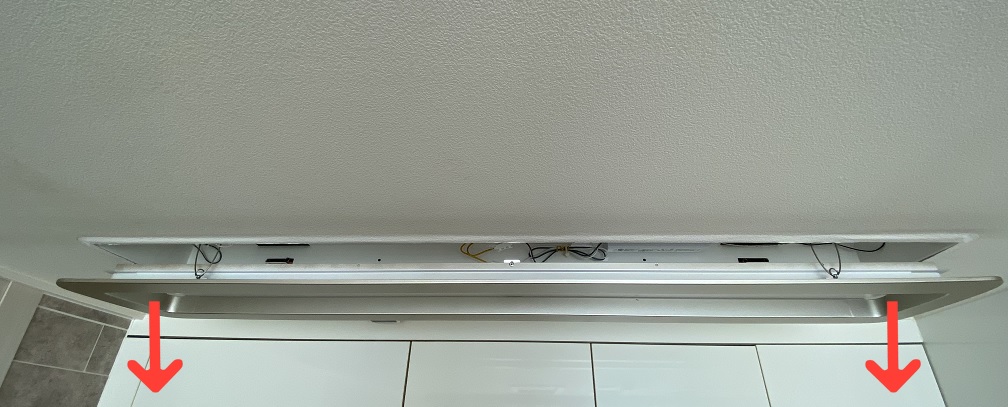

힘을 주고 아래로 당기면 위 사진처럼 LED 매립등 커버가 분리됩니다.

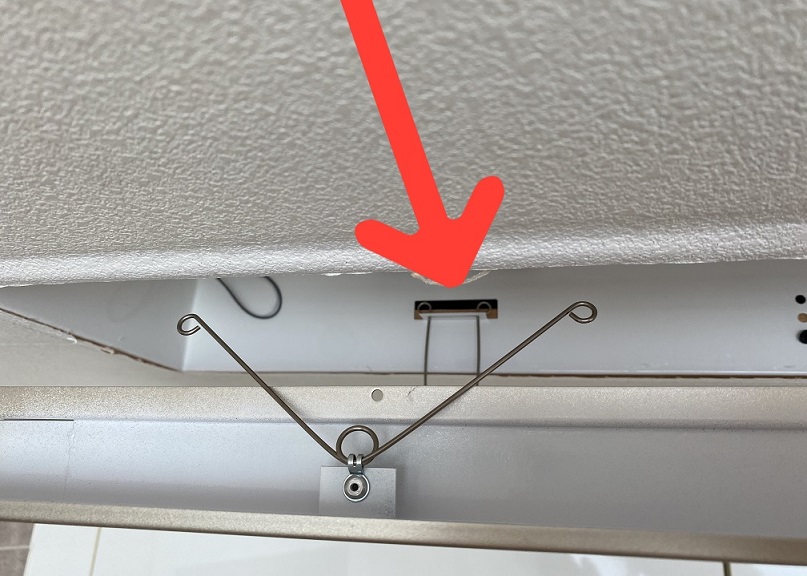

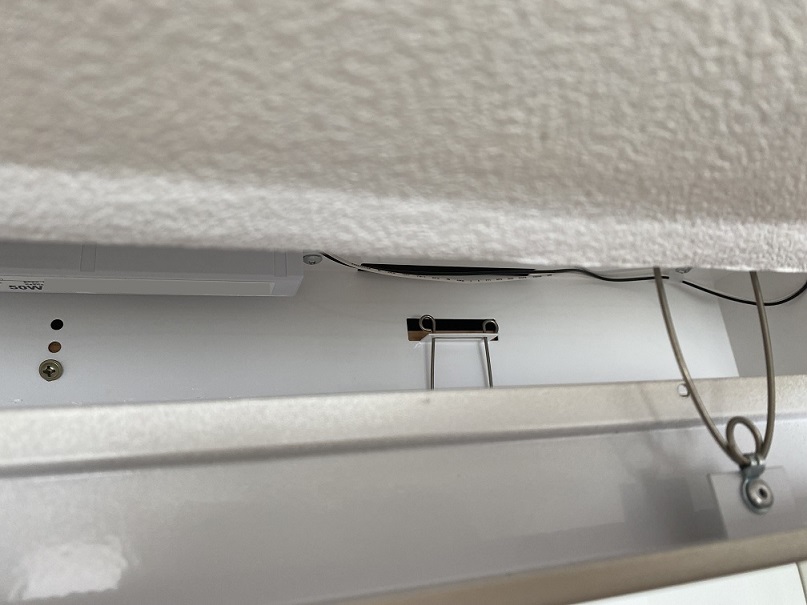

LED 매립등 커버 안쪽에 보시면 후크 고리로 매달린 것을 볼 수 있습니다.
후크 고리를 손으로 양쪽을 눌러주면 분리할 수 있습니다. 모두 분리를 해줍니다.

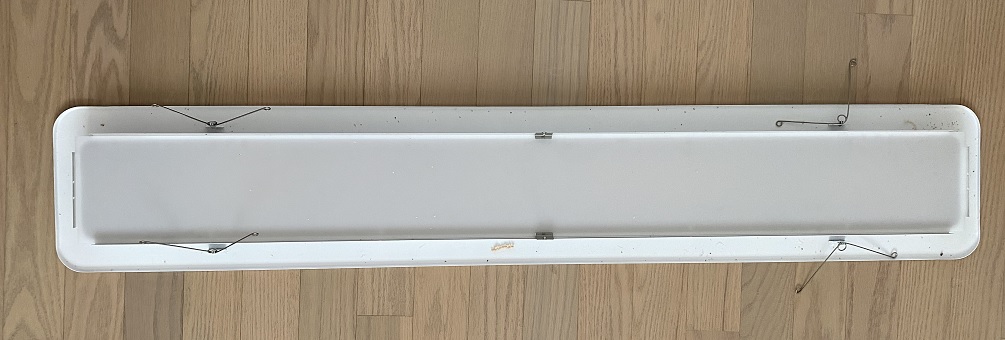

LED 매립등 커버를 완전 분리합니다. 안에 작은 벌레들이 많이 죽어있네요. 어떻게 들어갔을까요?
■ LED 안정기, 컨버터 교체 방법!
다음으로 LED 안정기, 컨버터를 교체해 보겠습니다.

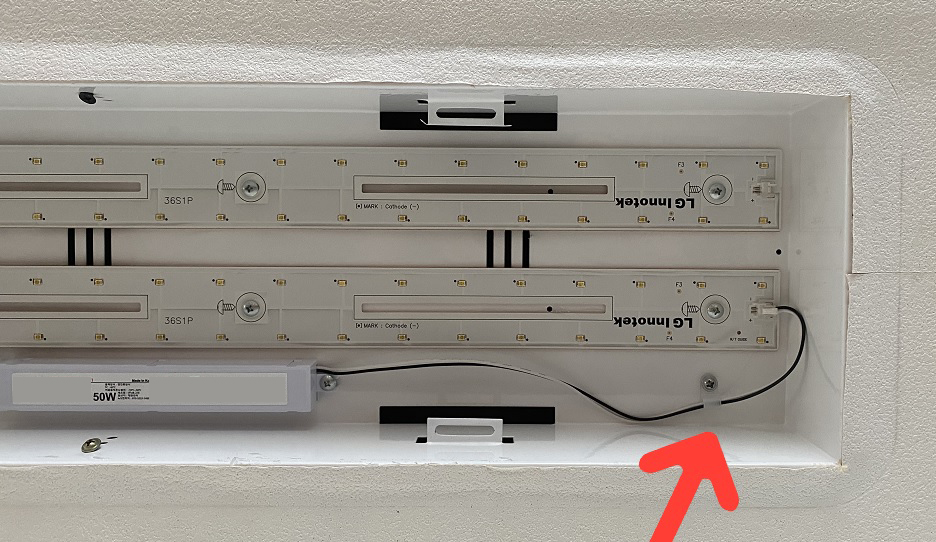

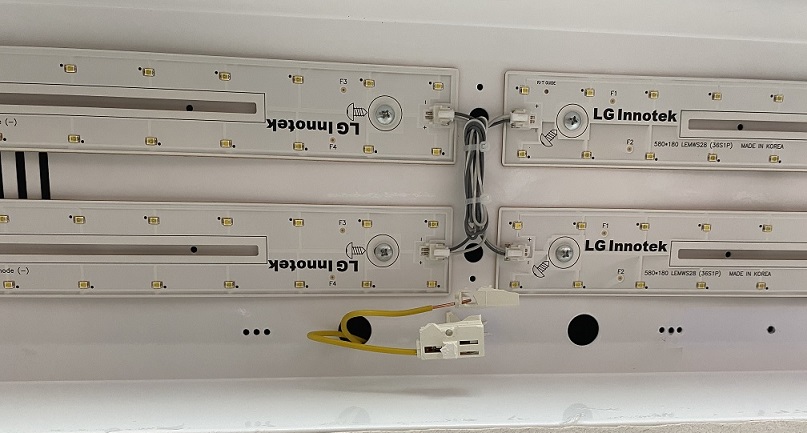

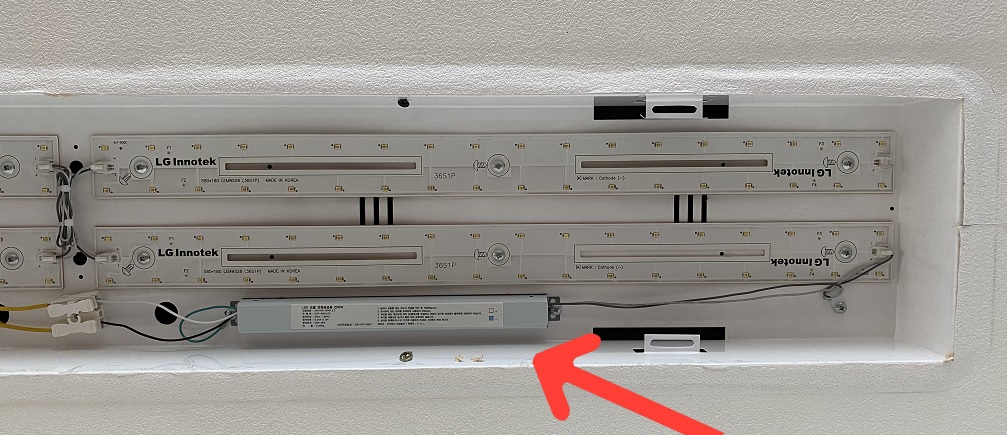

LED 매립등 커버를 분리하면 안에 구조를 볼 수 있습니다. LED 모듈과 LED 안정기(=컨버터)가 있습니다.

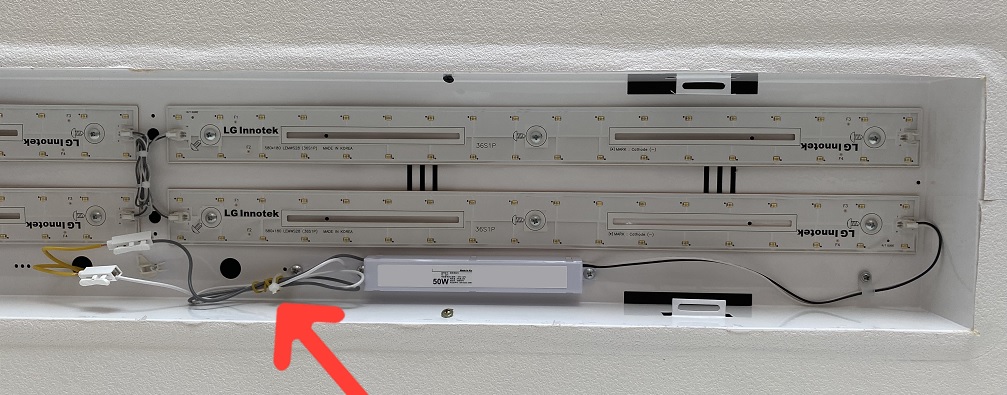

빨간색 화살표로 표시한 부품이 LED 안정기(=컨버터) 입니다.LED 모듈은 LG Innotek 제품이네요.
LED 안정기(=컨버터)의 정식 명칭은 LED 모듈 전원공급용 컨버터?
나중에 찾아보니 제조사마다 부르는 게 조금 다른 것 같지만, 대부분 LED 컨버터라고 명명하는 것 같습니다.
LED 안정기(=컨버터)를 교체하기 전에 가장 중요하게 확인해야할 정보가 있습니다.
바로 기존에 사용하는 LED 안정기(=컨버터)을 스펙을 꼭 확인해야 합니다.
그리고 동일한 스펙 제품으로 교체해야 합니다.
★★★★★ 아주 중요합니다. ★★★★★

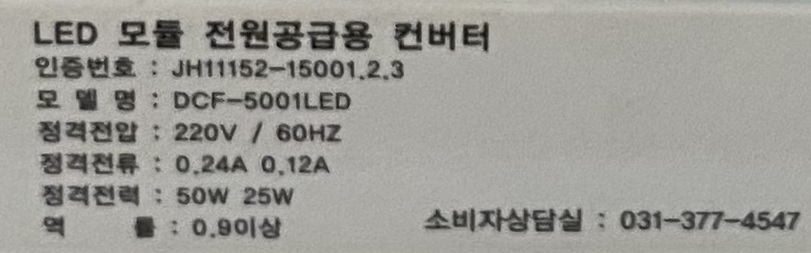

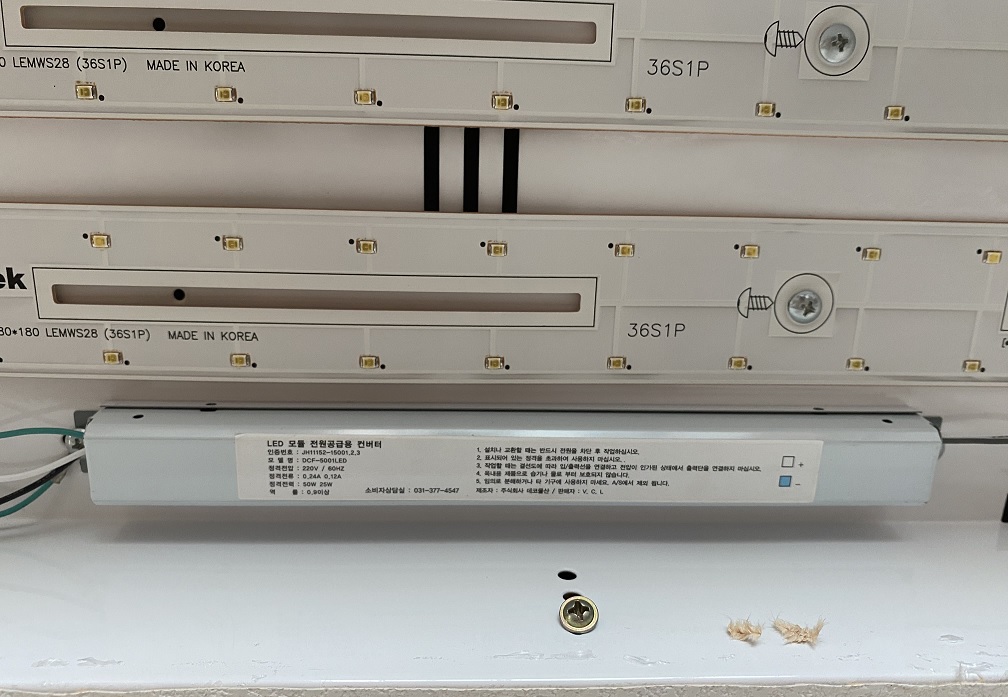

기존에 사용하는 LED 안정기(=컨버터)의 스펙은 정격전력: 50W, 정격전류: 0.24A 입니다.
제일 좋은 교체 방법은 동일한 제품으로 교체하는 방법이 가장 좋습니다.
그래서 동일한 제품이 판매되고 있는지 네이버와 구글에 검색해 봤습니다.
회사가 망했는지 동일한 제품이 없더군요.
그래서 네이버에 그냥 LED 컨버터로 검색해서 몇 개의 제품을 둘러봤습니다.
예) LED 안정기(=컨버터) 스펙
| 입력 전력 | 50W |
| 출력 전압 | 36Vdc |
| 출력 전류 | 1.2A |
| 역률 | 0.9 이상 |
출력 전압??? 스펙이 있더군요.
저희 집에 있는 기존 LED 안정기(=컨버터) 스펙에는 출력 전압 표시가 없는데요???
기존에 사용하던 LED 안정기(=컨버터)가 몇 초간은 동작하므로 해당 위치에 멀티미터로 전압을 확인해 볼까 잠시 생각했습니다. (잠시 바보 같은 생각)

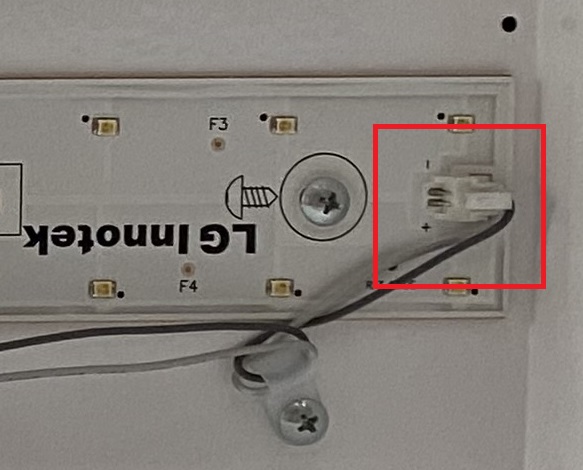

다만, 집에는 멀티미터가 없으므로 LED 모듈을 보고 필요 전압을 계산했습니다.
※ LED 모듈에 필요한 전압 계산 방법은 별도로 포스팅을 하겠습니다.
LED 안정기(=컨버터)를 주문했습니다.
우리나라 택배는 역시 빠릅니다.

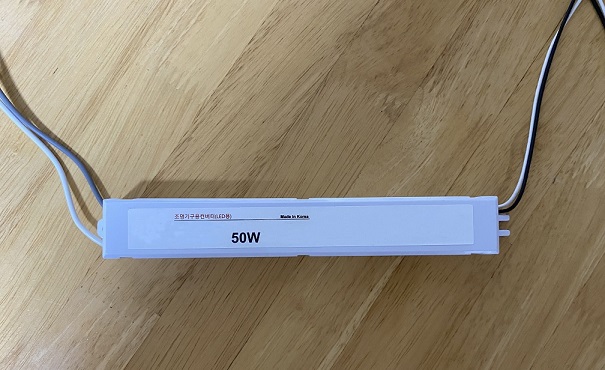

새로운 LED 안정기(=컨버터)가 왔으니 교체를 진행했습니다.
★ 안전은 아주 중요합니다. ★

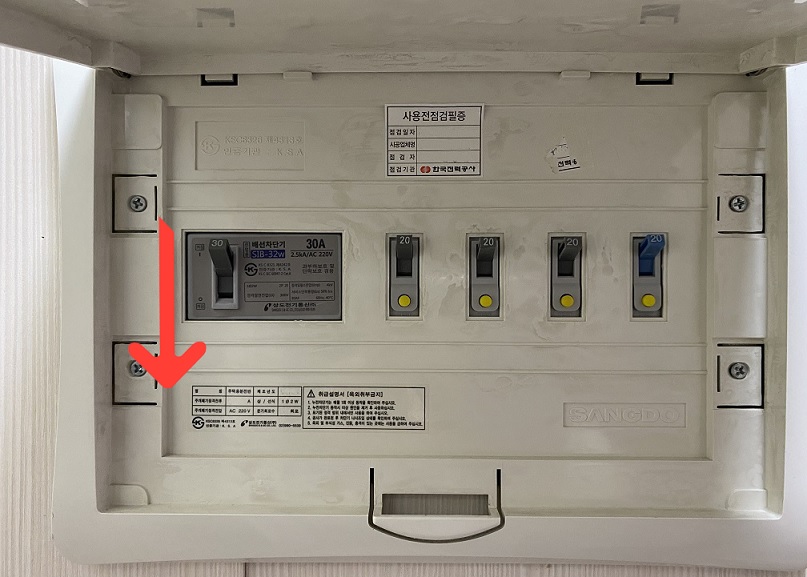

먼저 누전차단기를 내립니다!
화살표 방향으로 누전찬단기를 내립니다.
기존에 연결되어 있는 LED 안정기(=컨버터) 분리를 시작했습니다.

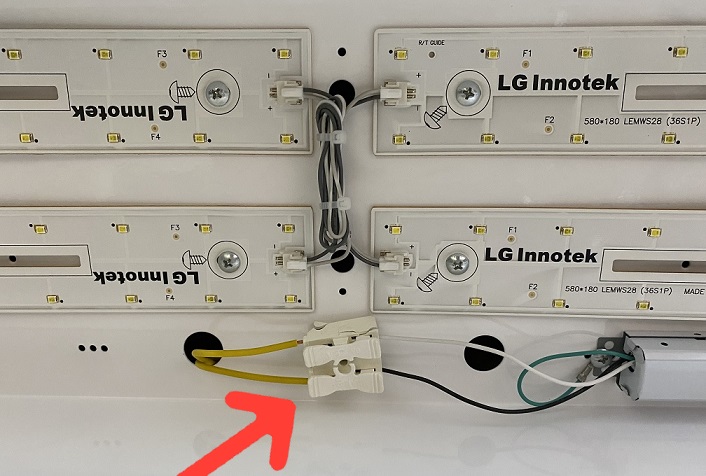

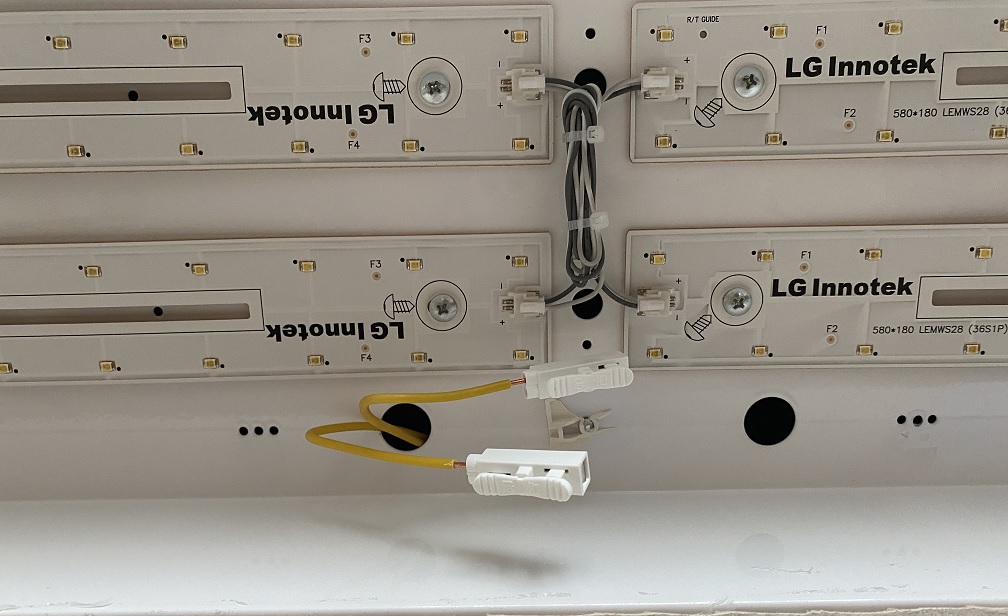

사진을 촬영할 때에는 몰랐는데 포스팅하면서 알게 됐습니다. 전선 연결 클램프가 삭은 흔적이 있었네요.
오래돼서 플라스틱이 삭았나 봅니다.
전선 연결 클램프를 누르니 바사삭 부서졌습니다.
앗... 또 필요한 부품이 생겼습니다.

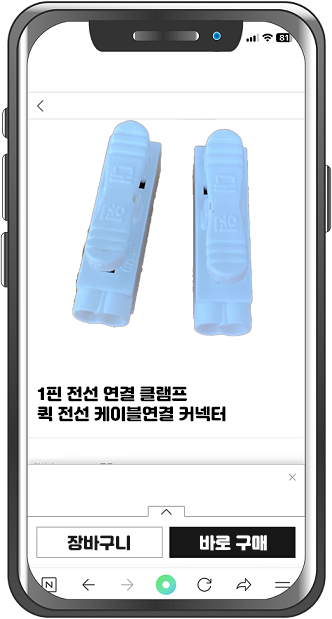

처음에는 부품 이름을 몰랐습니다. 검색해 보니 전선 연결 클램프 혹은 퀵 전선 케이블 연결 커넥터라고 부릅니다.

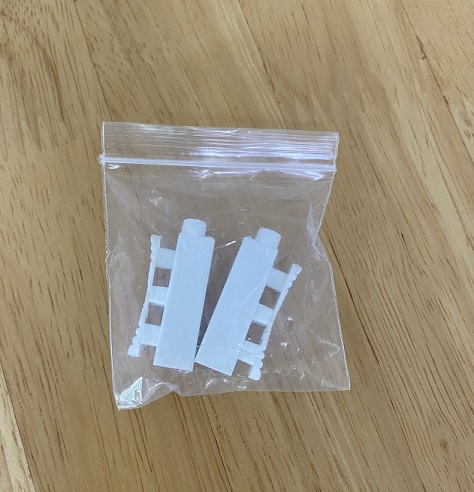

다행히도 집 근처에 철물점이 있어서 방문하여 2개를 구매했습니다.
가격은 총 1,000원!

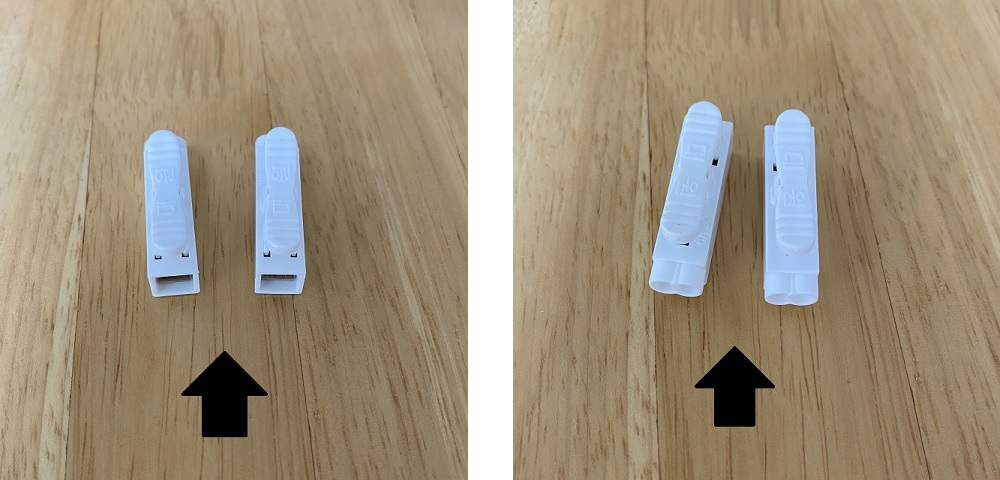

일반적으로 전선 연결 클램프에 왼쪽 사진 기준으로 LED 안정기(=컨버터) 선을 연결하고,
오른쪽 사진 기준으로 천장에 있는 선을 연결한다고 합니다.
새롭게 사온 전선 연결 클램프를 연결했습니다.

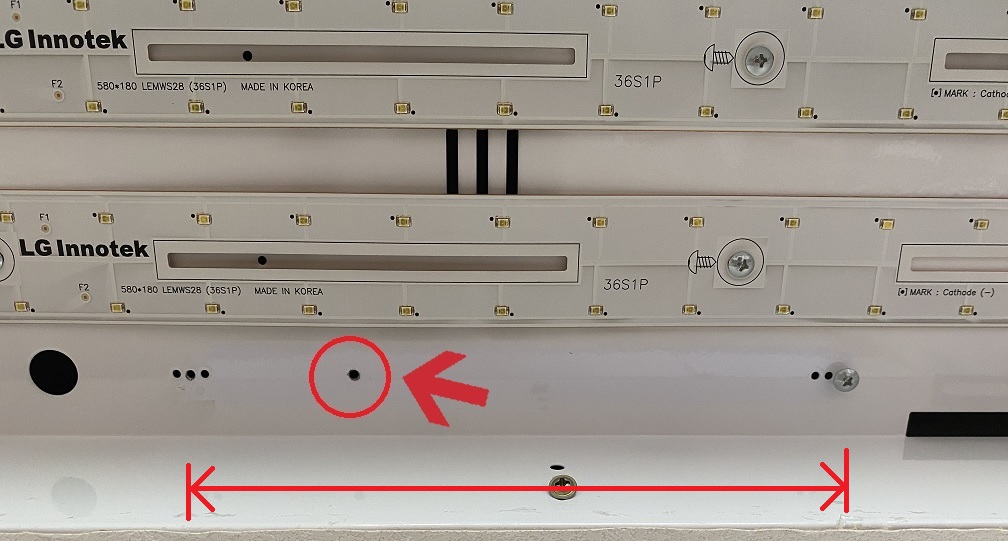

기존에 사용하던 LED 안정기를 분리하고 새롭게 구매한 LED 안정기를 교체하려고 하니 길이가 안 맞았습니다. 앗... 실수
저처럼 실수를 하지 않으려면 LED 안정기 길이 확인도 꼭 필수입니다!

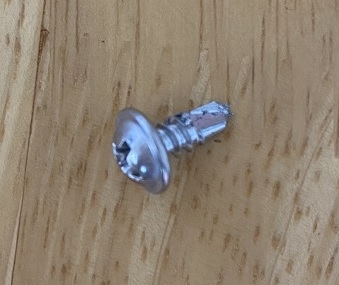

(※ 직결 피스: 접 철판 등의 원재료를 뚫고 들어가 체결되는 나사)
LED 안정기와 함께 직결 피스가 동봉되어 와서 직접 철판에 구멍을 뚫었습니다.
참고로 전동드라이버가 있으면 쉽게 구멍을 뚫을 수 있습니다.
전동드라이버가 없어서 힘으로 뚫는다고 고생했습니다. ㅠㅠ

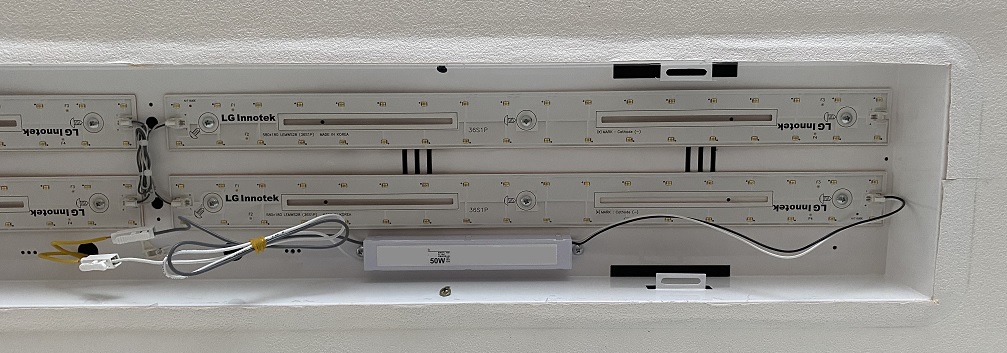

구멍을 뚫은 후에 신규 LED 안정기(=컨버터)를 설치를 완료했습니다.
선 정리도 진행했습니다.
케이블 타이가 몇 개 없어서 완벽하게 선 정리는 못 했지만, 일단 사용할 정도로만 선 정리를 완료했습니다.
나중에 다시 케이블 타이를 구매해서 선 정리를 깔끔하게 할 예정입니다.
앞에서 설명드렸던 역순으로 다시 커버를 조립하면서 LED 안정기, 컨버터 교체가 끝났습니다!
옥에 티가 있지만, 나중에 다시 선을 정리하기로 하고 힘든 교체 여정을 끝냈습니다.
LED 안정기(=컨버터)를 교체하고 나니 LED가 잘 동작합니다.
LED 안정기(=컨버터) 교체는 정말 쉬우니 누구나 할 수 있다고 생각합니다.
LED 전등이 고장 나면 도전해 보시는 걸 추천드립니다.
긴 글 읽어주셔서 감사합니다.
혹시 제 포스팅을 보고 궁금한 점이 있으신 분들은 댓글 부탁 드립니다.
감사합니다!
