노이즈 대책 부품 분류

안녕하세요. D.U.T 입니다.

방문해주셔서 감사합니다.



이번 포스팅은 노이즈 대책 부품을 분류해보겠습니다.



● 먼저 노이즈란 무엇인가?

간단하게 전자공학 분야에서는 정상적인 동작을 방해하는 전기신호라고 봅니다.

노이즈 때문에 정상적으로 동작해야 될 전자 제품들이 오동작을 일으킬 수도 있습니다. 자세한 내용은 나중에 따로 포스팅을 해보겠습니다.



다음은 노이즈 대책 분류입니다.

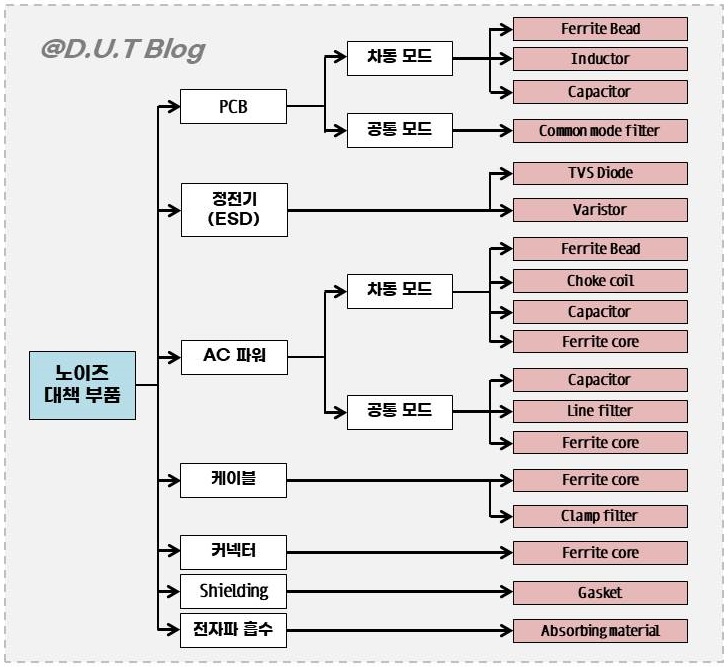

[ 노이즈 대책 부품 ]

출처 : EMC and Noise Regulations - TDK

전자 부품을 이용한 노이즈 대책 방법은 2가지가 있습니다.



첫 번째 방법은 노이즈의 원인이 되는 부품 자체의 노이즈를 줄이는 방법이 있습니다.

두 번째 방법은 노이즈 대책 부품을 사용하여 노이즈 소스에서 발생하는 노이즈를 억제하는 것입니다.



여기서 가장 중요한 점은 노이즈 유형에 따라 노이즈 대책 부품이 달라집니다.



노이즈 소스에 대한 적절하지 못한 노이즈 대책 부품은 노이즈를 증가시키는 결과가 나올 수 있습니다.

그러므로 정확한 노이즈 대책 부품을 적용하는 것이 중요합니다.



노이즈 대책 부품을 적용하기에 앞서 간단하게 노이즈 대책 순서를 설명드리겠습니다.



1) 스위칭 파형의 주파수 성분 및 확인

가장 먼저 확인해야 될 것은 주파수 성분을 확인해야 합니다. 기본적으로 노이즈가 발생하는 원인은 스위칭 주파수에서 가장 많이 발생합니다. 주파수 성분의 확인 방법은 Oscilloscope로 측정하거나 Spectrum analyzer로 확인할 수 있습니다.



2) 노이즈 Source와 전도 경로 확인

노이즈가 발생하는 곳을 찾아야 합니다. 경험적으로 전원을 공급하는 쪽이 제일 확률이 높습니다. 왜냐하면 스위칭으로 인해 많은 전류가 흐르는 곳이 노이즈가 크게 발생하기 때문입니다. 그리고 스위칭 노이즈가 어떤 경로로 전달되는지 확인해야 합니다. 전도성 노이즈인가? 방사성 노이즈인가? 파악을 하셔야 합니다. 그리고 각 노이즈에 맞는 대책을 세우시면 됩니다.



3) Ground 강화

노이즈 대책에 대해 아무것도 모르겠다 생각되시면 ground만 강화하여도 노이즈 개선이 어느 정도는 됩니다. PCB의 ground를 강화하거나 외부 기구와 연결하여 ground를 강화하는 방법이 있습니다.



4) 노이즈 대책 부품 적용

아래 그림을 보시고 적절한 곳에 노이즈 대책 부품을 추가하시면 됩니다.

예를 들면 고주파에서 노이즈가 심하면 캐패시터를 추가하여 해당하는 주파수의 임피던스를 낮추어 ground으로 통과시키게 할 수 있습니다. 일명 Bypass or decoupling capacitor 원리입니다.





지금까지 노이즈 대책 부품들을 분류해봤습니다. 다음 편에는 실제 부품들이 어떤 역할을 하고 특성을 가지고 있는지 포스팅해보겠습니다.



감사합니다.
